    红外穿透片/冷镜/IRpass Filters

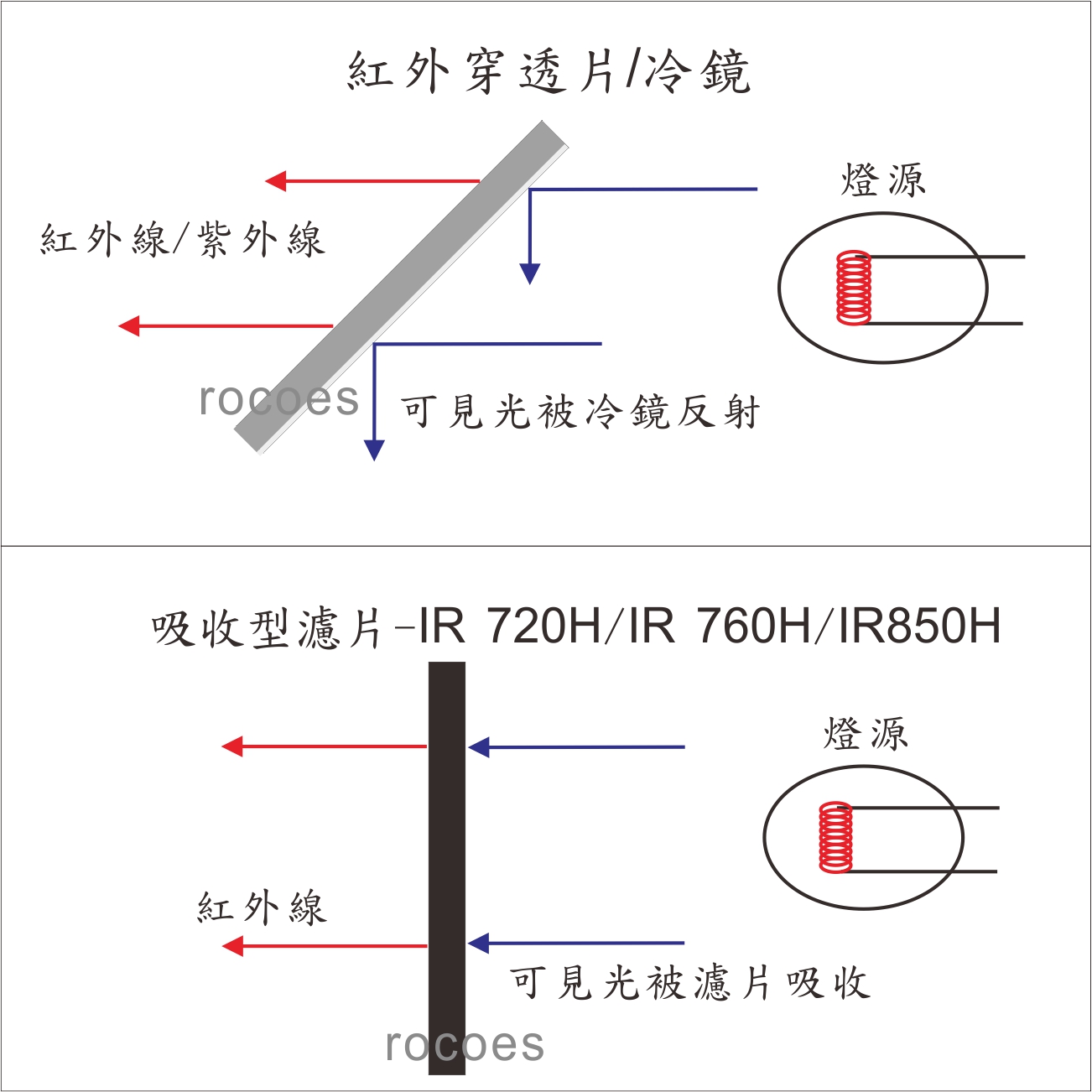

    红外穿透片示意图

    红外穿透片 / 冷镜 / IRpass Filters

    又名: 红外片, Cold Mirrors, IR Filters, 可见光反射滤片

    种类1: 以镀膜方式制作的冷镜可反射可见光,让红外光或热源穿透。

    种类2: 有色光学玻璃的红外穿透片,表面反射低,可应用于红外装置或自动化检测设备,能让感应器只接收到红外讯号。

    应用: 各种应用红外感应或影像的装置, 如: 夜间摄影机, 自动化检测设备, 曝光机。


      IR700C  ▽IR800C  ▽IR900C  ▽IR970C  ▽IR720H
    IR760H  ▽IR850H  ▽IR1020H  ▽参考及注意事项
      红外穿透,ir700c, 岳华展

    ITEM NO: IR700C

    光学特性:

    T50%=700 +/-15nm

    Tave>80% @ 750-1000nm

    Tave<3% @ 430-650nm

    可供应材质、厚度及尺寸:

    青板: 0.7, 1.1mm

    耐热: 1.1, 2.0, 3.0mm

    方形: 3x3 - 310x320mm

    圆形: Dia3 - 300mm

    最高安全温度:

    青板:150℃

    耐热:450℃

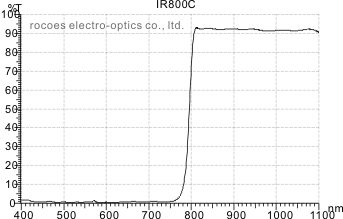

      红外穿透,IR800C, 岳华展

    ITEM NO: IR800C

    光学特性:

    T50%=800 +/-15nm

    Tave>88% @ 850-1100nm

    Tave<3% @ 430-750nm

    可供应材质、厚度及尺寸:

    青板: 0.7, 1.1mm

    耐热: 1.1, 2.0, 3.0mm

    方形: 3x3 - 310x320mm

    圆形: Dia3 - 300mm

    最高安全温度:

    青板:150℃

    耐热:450℃

      红外穿透,ir900c, 岳华展

    ITEM NO: IR900C

    光学特性:

    T50%=900 +/-15nm

    Tave>88% @ 930-1100nm

    Tave<3% @ 410-830nm

    可供应材质、厚度及尺寸:

    青板: 0.7, 1.1mm

    耐热: 1.1, 2.0, 3.0mm

    方形: 3x3 - 310x320mm

    圆形: Dia3 - 300mm

    最高安全温度:

    青板:150℃

    耐热:450℃

      红外穿透,IR970C, 岳华展

    ITEM NO: IR970C

    光学特性:

    T50%=970 +/-15nm

    Tave>88% @ 1000-1100nm

    Tave<3% @ 750-930nm

    可供应材质、厚度及尺寸:

    青板: 0.7, 1.1mm

    耐热: 1.1, 2.0, 3.0mm

    方形: 3x3 - 310x320mm

    圆形: Dia3 - 300mm

    最高安全温度:

    青板:150℃

    耐热:450℃

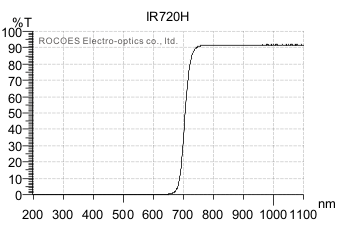

      红外穿透,IR720H, 岳华展

    ITEM NO: IR720H

    光学特性:

    T50%=720 +/-15nm

    Tave>80% @ 770-2000nm

    Tave<2% @ 200-660nm

    可供应材质、厚度及尺寸:

    吸收型滤片: 1~4mm

    *光学特性会因厚度不同而有差异

    方形: 5x5 - 150x150mm

    圆形: Dia5 - 150mm

    最高安全温度:

    青板:150℃

    耐热:450℃

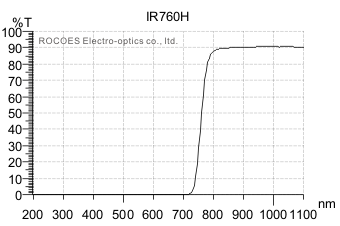

      红外穿透,IR760H, 岳华展

    ITEM NO: IR760H

    光学特性:

    Tave>80% @ 810-2000nm

    Tave<2% @ 200-700nm

    可供应材质、厚度及尺寸:

    吸收型滤片: 1~4mm

    *光学特性会因厚度不同而有差异

    方形: 5x5 - 150x150mm

    圆形: Dia5 - 150mm

    最高安全温度:

    青板:150℃

    耐热:450℃

      红外穿透,IR780H, 岳华展

    ITEM NO: IR780H

    光学特性:

    Tave>80% @ 830-2000nm

    Tave<2% @ 200-720nm

    可供应材质、厚度及尺寸:

    吸收型滤片: 1~4mm

    *光学特性会因厚度不同而有差异

    方形: 5x5 - 150x150mm

    圆形: Dia5 - 150mm

    最高安全温度:

    青板:150℃

    耐热:450℃

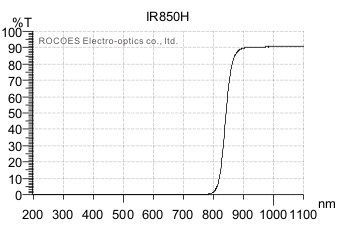

      红外穿透,IR850H, 岳华展

    ITEM NO: IR850H

    光学特性:

    Tave>80% @ 900-2000nm

    Tave<3% @ 200-790nm

    可供应材质、厚度及尺寸:

    吸收型滤片: 1~4mm

    *光学特性会因厚度不同而有差异

    方形: 5x5 - 150x150mm

    圆形: Dia5 - 150mm

    最高安全温度:

    青板:150℃

    耐热:450℃

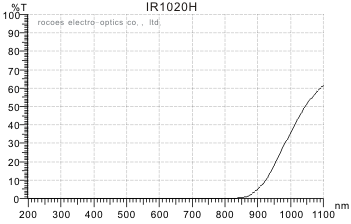

      红外穿透,IR1020H,岳华展

    ITEM NO: IR1020H

    光学特性:

    Tave>50% @ 1000-2000nm

    Tave<2% @ 200-800nm

    可供应材质、厚度及尺寸:

    吸收型滤片: 1~4mm

    *光学特性会因厚度不同而有差异

    方形: 5x5 - 150x150mm

    圆形: Dia5 - 150mm

    最高安全温度:

    青板:150℃

    耐热:450℃


    参考及注意事项

    1. IR Cut filter是以多层介电膜真空蒸镀而成,镀膜层数约在32~48层,可依客户需求变更设计生产。

    2. 镀膜方法为物理气相沉积法-电子枪蒸镀/PVD-EBGE (Physical Vapor Deposition-Electron Beam Gun Evaporation) .

    3. 以上光谱曲线是以入射角0度量测。 借由镀膜层反射来达到没有穿透。

    4. 光谱曲线是样品的实测值,可能随制造批次不同而略有变化,但是符合光谱定义。

    5. 圆形尺寸 "Dia" 为diameter的缩写,代表圆形的直径。

    6. 网站规格仅供参考, 出货以双方认定规格书为准。

    7. 最高安全温度指基材在非均匀受热或急速温差变化状况下,所能承受的温度。

    8. B270, D263T, BOROFLOAT33注册商标属SCHOTT AG所有。

    9. 不是想要的? 请参考以下其他产品连结:

       *参考红外吸收滤片-吸收红外线
       *参考吸收型滤片(有色玻璃)
       *参考隔热片/吸热玻璃
