  • 首页 > 激光/红外/AOI >
    RGB(红蓝绿)分色滤片

    RGB 分色滤片 , 岳华展

    RGB(红蓝绿)分色滤片

    又名: 双色镜, 彩色滤光片, 镀膜滤色片

    功能: 可将白光分为红蓝绿三原色光,阻隔其他光穿透。

    应用: 自动化检测设备(AOI), 光学仪器。

    R6070  ▽G500/600  ▽B4050
    参考及注意事项

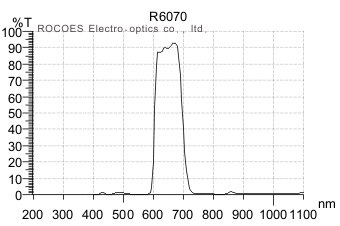

        R6070,窄波,窄带

    ITEM NO: R6070

    光学特性:

    Tave<5% 420-550nm

    Tave>75% @ 630-660nm

    Tave<5% @ 750-1100nm

    可供应材质、厚度及尺寸:

    青板: 1.1mm

    耐热: 1.1mm

    方形: 8x8 - 220x220mm

    圆形: Dia8 - 210mm

    最高安全温度:

    青板:150℃

    耐热:450℃

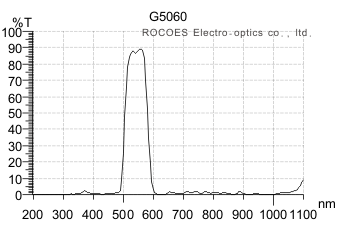

        g500/560, 绿色

    ITEM NO: G500/560 (绿色)

    光学特性:

    T50%=505/545 +/- 5nm

    Tave>88% @ 525-545nm

    Tave<5% @ 620-680nm

    Tave<3% @ 400-450nm

    可供应材质、厚度及尺寸:

    青板: 1.1mm

    耐热: 1.1mm

    方形: 8x8 - 220x220mm

    圆形: Dia8 - 210mm

    最高安全温度:

    青板:150℃

    耐热:450℃

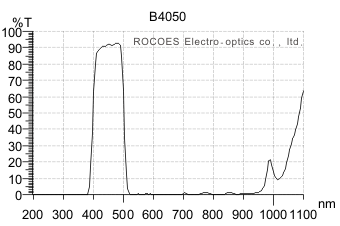

        bp4050,窄波,窄带

    ITEM NO: BP4050

    光学特性:

    Tave>85%= 430-470nm

    Tave<1% @ 500-900nm

    Tave<1% @ 200-370nm

    可供应材质、厚度及尺寸:

    青板: 1.1mm

    耐热: 1.1mm

    方形: 8x8 - 220x220mm

    圆形: Dia8 - 210mm

    最高安全温度:

    青板:150℃


    参考及注意事项
  • 1. 分色滤片是以多层介电膜真空蒸镀而成,镀膜层数约24~48层,可依客户需求变更设计生产。
  • 2. 镀膜方法为物理气相沉积法-电子枪蒸镀/PVD-EBGE (Physical Vapor Deposition-Electron Beam Gun Evaporation) 。

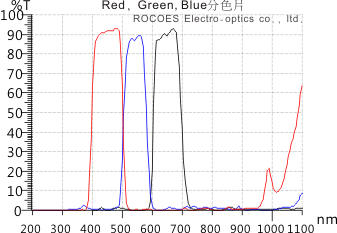

  • 3. 以上光谱曲线量测角度为入射角0度(AOI=0°),借由镀膜层将非穿透区反射来达到阻隔的效果。
  • 4. 光谱曲线是样品的实测值,可能随制造批次不同而略有变化,但是能符合光谱定义。
  • 5. 网站规格仅供参考,出货以双方认定规格书为准。
  • 6. 不是想要的? 请参考以下其他产品连结:
  •    *参考镀膜滤色片-可分光分色
       *参考其他窄波滤片-其他单一波段穿透
