    分光镜(片) / Beamsplitter

    分光镜(片) / Beamsplitter 岳华展, rocoes

    分光镜(片) / Beamsplitter

    又名: 半穿半反片, BeamSplitter

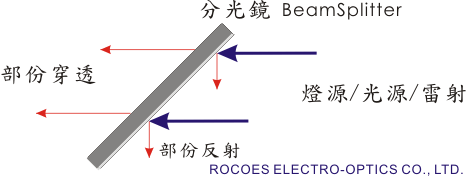

    功能: 分光镜(片)可以让雷射/影像/光源一分为二, 可以50%穿透, 50%反射, 以多层膜蒸镀而成, 非金属膜, 因此吸收率极低.

    应用: 同轴光系统, 雷射应用, 自动化检测设备(AOI), 光学设备, 影像设备。


      BS5050   ▽BS5050AR   ▽BS7030   ▽BS3070
    BS-UVA80   ▽BS-UVA50   ▽参考及注意事项
      50/50分光镜, BeamSplitter, 岳华展

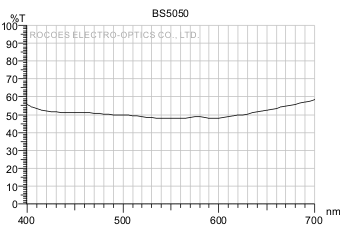

    ITEM NO: BS5050 (分光镜 50T/50R)

    光学特性:

    Tave=50 +/-5% @ 420-700nm aoi=45°

    可供应材质、厚度及尺寸:

    青板: 1.1, 3.0mm

    方形: 8x8 - 220x220mm

    圆形: Dia8 - 210mm

    最高安全温度:

    青板:150℃

      50/50分光镜, BeamSplitter, 岳华展

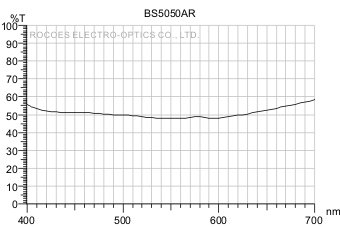

    ITEM NO: BS5050AR (分光镜 50T/50R, 第二面镀AR Coating)

    光学特性:

    Tave=50 +/-5% @ 420-700nm aoi=45°

    Side2: AR Coating @ 420-680nm

    可供应材质、厚度及尺寸:

    青板: 1.1, 3.0mm

    方形: 8x8 - 220x220mm

    圆形: Dia8 - 210mm

    最高安全温度:

    青板:150℃

      70/30分光镜, BeamSplitter, 岳华展

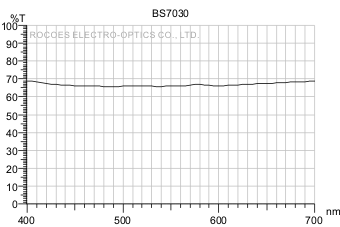

    ITEM NO: BS7030 (分光镜 70T/30R)

    光学特性:

    Tave=70 +/-5% @ 420-700nm aoi=45°

    可供应材质、厚度及尺寸:

    青板: 1.1, 3.0mm

    方形: 8x8 - 220x220mm

    圆形: Dia8 - 210mm

    最高安全温度:

    青板:150℃

      70/30分光镜, BeamSplitter, 岳华展

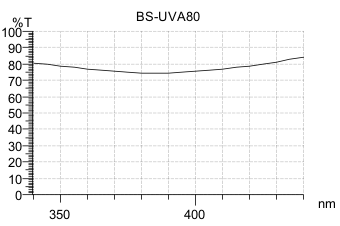

    ITEM NO: BS-UVA80 (紫外分光镜 80T/20R)

    光学特性:

    Tave=80 +/-5% @ 340-380nm aoi=45°

    可供应材质、厚度及尺寸:

    B270: 1.1mm

    方形: 8x8 - 220x220mm

    圆形: Dia8 - 210mm

    最高安全温度:

    B270:150℃

      70/30分光镜, BeamSplitter, 岳华展

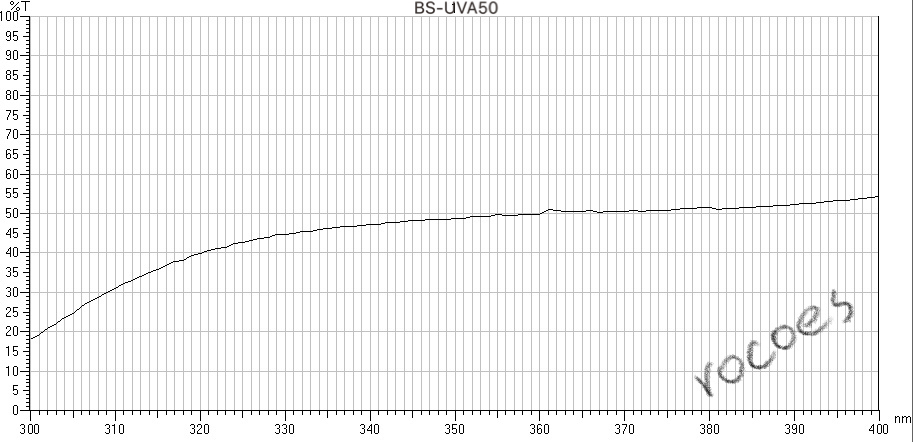

    ITEM NO: BS-UVA50 (UVA分光镜 50T/50R)

    光学特性:

    Tave=50 +/-5% @ 300-400nm aoi=45°

    可供应材质、厚度及尺寸:

    B270: 1.1mm

    方形: 8x8 - 220x220mm

    圆形: Dia8 - 210mm

    最高安全温度:

    B270:150℃


    参考及注意事项

    1. 分光镜是多层介电膜真空蒸镀而成,没有金属膜会吸收的问题,穿透率与反射率的比例总和接近100%。如果需要特定波长的/或特定分光比例或特定角度,可依需求变更设计。

    2. 镀膜方法为物理气相沉积法-电子枪蒸镀/PVD-EBGE (Physical Vapor Deposition-Electron Beam Gun Evaporation)。

    3. 以上光谱曲线是以入射角45度量测(光轴与分光镜呈45度角, AOI=45°)。

    4. 光谱曲线是样品的实测值,可能随制造批次不同而略有变化,但是能符合光谱定义。

    5. 网站规格仅供参考,出货以双方认定规格书为准。

    6. 不是想要的? 请参考以下其他产品连结:

       *参考衰减片-可降低穿透率/光强度
       *参考直角棱镜-可90度垂直反射
       *参考镀膜滤色片-可以分色(分隔波段)
