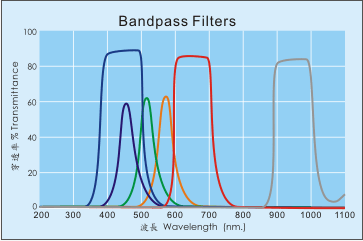

窄波滤光片 / Bandpass Filters
又名: 窄带滤光片
功能: 将不需要的波段吸收或反射，维持某一特定波段穿透。
应用: 医疗检测设备, 自动化检测设备, 曝光机。
▽BP630 ▽BP6570 ▽BP6070 ▽BP8090 ▽BP8493 ▽BP8998
▽参考及注意事项

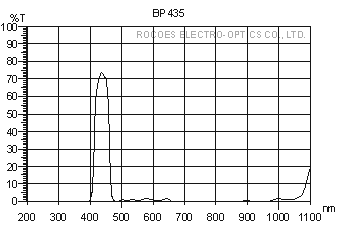

ITEM NO: BP435
光学特性:
T peak=435 +/-15nm
Tave<5% @ 200-375nm
Tave<5% @ 520-1050nm
可供应材质、厚度及尺寸:
青板: 3.3mm
方形: 8x8 - 80x80mm
圆形: Dia8 - 75mm
最高安全温度:
青板: 150℃

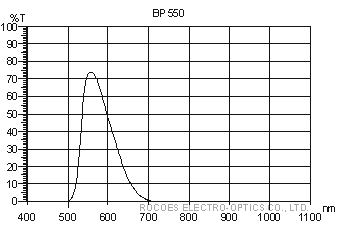

ITEM NO: BP550
光学特性:
T peak=550 +/-15nm
Tave<1% @ 400-500nm
Tave<1% @ 690-1100nm
可供应材质、厚度及尺寸:
青板: 2.2mm
方形: 8x8 - 80x80mm
圆形: Dia8 - 75mm
最高安全温度:
青板: 150℃
ITEM NO: BP4050
光学特性:
Tave>85%= 430-470nm
Tave<1% @ 500-900nm
Tave<1% @ 200-370nm
可供应材质、厚度及尺寸:
青板: 1.1mm
耐热: 1.1mm
方形: 8x8 - 220x220mm
圆形: Dia8 - 210mm
最高安全温度:
青板: 150℃

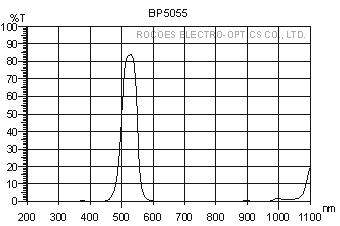

ITEM NO: BP5055
光学特性:
Tave<5% @ 200-420nm
Tave>65% @ 510-540nm
Tave<5% @ 650-1050nm
可供应材质、厚度及尺寸:
青板: 3.3mm
方形: 8x8 - 160x160mm
圆形: Dia8 - 150mm
最高安全温度:
青板: 150℃

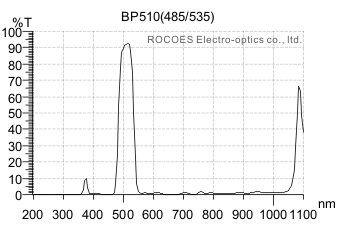

ITEM NO: BP510 (485/535单片式)
光学特性:
Tave<5% @ 200-420nm
Tave>70% @ 505-510nm
Tave<5% @ 580-1000nm
可供应材质、厚度及尺寸:
青板: 1.1mm
方形: 8x8 - 160x160mm
圆形: Dia8 - 150mm
最高安全温度:
青板: 150℃

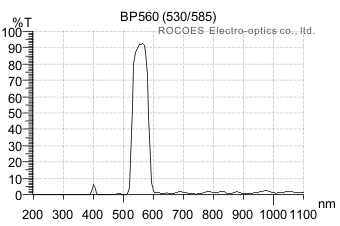

ITEM NO: BP560 (530/585单片式)
光学特性:
Tave<5% @ 200-480nm
Tave>70% @ 550-570nm
Tave<5% @ 630-1000nm
可供应材质、厚度及尺寸:
青板: 1.1mm
方形: 8x8 - 160x160mm
圆形: Dia8 - 150mm
最高安全温度:
青板: 150℃

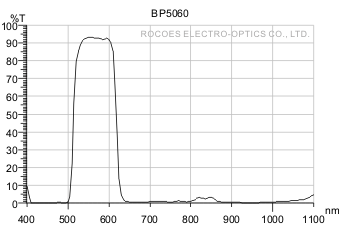

ITEM NO: BP5060
光学特性:
Tave<5% @ 430-470nm
Tave>85% @ 530-570nm
Tave<5% @ 680-1050nm
可供应材质、厚度及尺寸:
青板: 1.1mm
方形: 8x8 - 160x160mm
圆形: Dia8 - 150mm
最高安全温度:
青板: 150℃

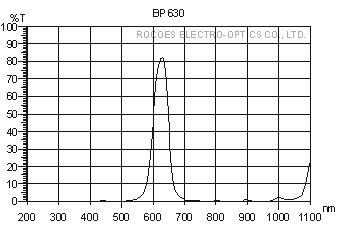

ITEM NO: BP630
光学特性:
Tave<5% @ 200-480nm
T peak= 630 +/-15nm
Tave<5% @ 720-1050nm
可供应材质、厚度及尺寸:
青板: 1.1mm
方形: 8x8 - 160x160mm
圆形: Dia8 - 150mm
最高安全温度:
青板: 150℃
ITEM NO: BP6570
光学特性:
Tave<5% 200-570nm
Tave>75% @ 665-690nm
Tave<5% @ 780-1050nm
可供应材质、厚度及尺寸:
青板: 2.2mm
方形: 8x8 - 160x160mm
圆形: Dia8 - 150mm
最高安全温度:
青板: 150℃
ITEM NO: BP6070
光学特性:
Tave<5% 420-550nm
Tave>75% @ 630-660nm
Tave<5% @ 750-1100nm
可供应材质、厚度及尺寸:
青板: 1.1mm
方形: 8x8 - 160x160mm
圆形: Dia8 - 150mm
最高安全温度:
青板: 150℃

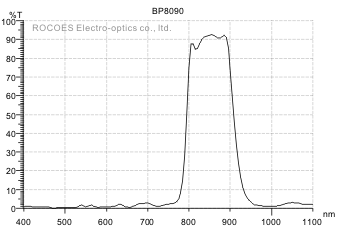

ITEM NO: BP8090
光学特性:
Tave<5% @ 420-750nm
Tave>75% @ 840-860nm
Tave<5% @ 950-1100nm
可供应材质、厚度及尺寸:
青板: 0.7, 1.1mm
方形: 8x8 - 160x160mm
圆形: Dia8 - 150mm
最高安全温度:
青板: 150℃
ITEM NO: BP8493
光学特性:
Tave<5% @ 420-780nm
Tave>75% @ 850-904nm
Tave<5% @ 1050-1100nm
可供应材质、厚度及尺寸:
青板: 0.7, 1.1mm
方形: 3*3 - 220*220mm
圆形: Dia4 - 210mm
最高安全温度:
青板: 150℃
ITEM NO: BP8998
光学特性:
Tave<5% @ 420-830nm
Tave>80% @ 930-950nm
Tave<5% @ 1050-1100nm
可供应材质、厚度及尺寸:
青板: 0.7, 1.1mm
方形: 3*3 - 220*220mm
圆形: Dia4 - 210mm
最高安全温度:
青板: 150℃
参考及注意事项
1. 窄波滤光片提供订制服务，可要求通过波长、宽度及穿透率。组合式窄波滤片的厚度会较厚。
2. 窄波滤光片可配合标准相机滤镜铝环尺寸, 如M49, M52, M58..., 或订制其他含铝环的尺寸。
3. 窄波滤光片是以多层介电膜真空蒸镀而成, 镀膜层数约在36~58层, 可依客户需求变更设计生产。
4. 镀膜方法为物理气相沉积法-电子枪蒸镀/PVD-EBGE (Physical Vapor Deposition-Electron Beam Gun Evaporation)。
5. 以上光谱曲线量测角度为入射角0度(AOI=0°) 。
6. 光谱曲线是样品的实测值， 可能随制造批次不同而略有变化， 但是能符合光谱定义。
7. D263T注册商标属SCHOTT AG所有。
8. EAGLE 2000 (E2000)注册商标属Corning Incorporated所有。
9. 网站规格仅供参考， 出货以双方认定规格书为准。
